揚塵監測系統說明書

產品介紹

概述

揚塵監測系統是基于物聯網技術的綜合傳感器采集、顯示、分析系統。

用途

揚塵監測系統可廣泛應用于揚塵監測、氣象監測、農業物聯網等行業。

功能與特點

• 低功耗：最低靜態功耗小于100uA

• GPRS聯網

• 星型Lora組網，可自帶Lora網關功能

• 最大兼容32768px LED顯示

• 內置溫濕度、大氣壓、噪聲、PM2.5、PM10、TSP 傳感器

• 支持modbus485傳感器擴展

• 支持內置鋰電+太陽能供電

• 支持MQTT物聯網協議傳輸

• 配套物聯網數據展示、存儲、分析平臺

技術指標

接口

• modbus485接口：GX-12-4P航空插頭，輸出供電電壓12V

• 設備配置接口：GX-12-4P航空插頭，輸入電壓5V

• LED屏供電：AC 220V/50Hz

其他參數

• 工作環境溫度：-10~+45℃

• 工作環境：-20-80℃，濕度≤100%無凝露

• 通信方式：支持modbus485，支持GPRS通信，支持RS232數據輸出，支持Lora無線通信

• 工作電流：Lora從機模式：瞬時≤50mA，平均≤20mA，GPRS+Lora主機模式：瞬時≤120mA，平均≤30mA

• 休眠電流：＜1mA

• 外置傳感器協議：modbus485

• 外置傳感器最大數量：32

• 外置傳感器電壓：12V

• 內置傳感器：溫度，濕度，大氣壓，噪聲，（PM2.5、PM10、TSP）（選配）

• 內置傳感器精度：溫度：±0.01℃，濕度：±2%RH，大氣壓：0.2Pa，顆粒物傳感器：最小分辨粒徑0.3μm

• 數據上傳間隔：30s-65535s

外觀結構

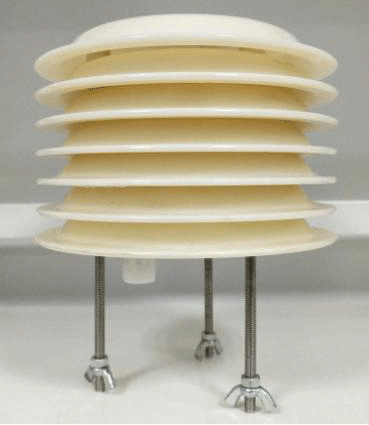

采集器

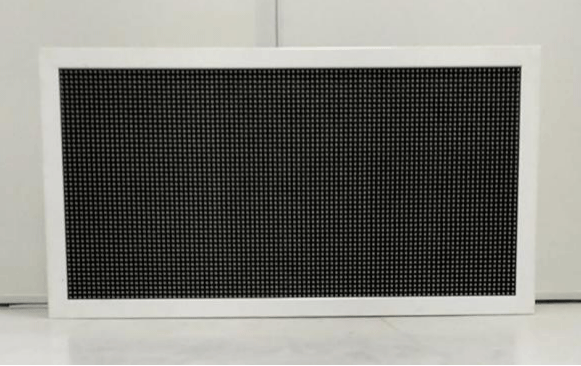

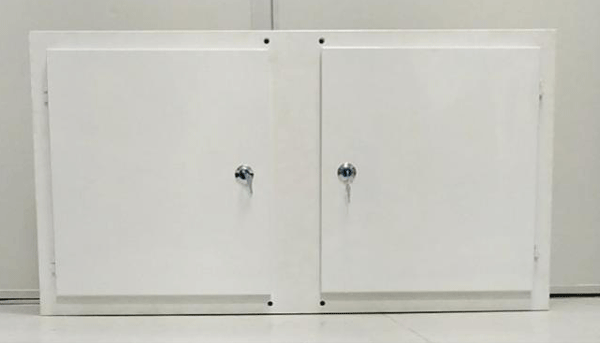

LED屏幕

產品使用方法

開箱

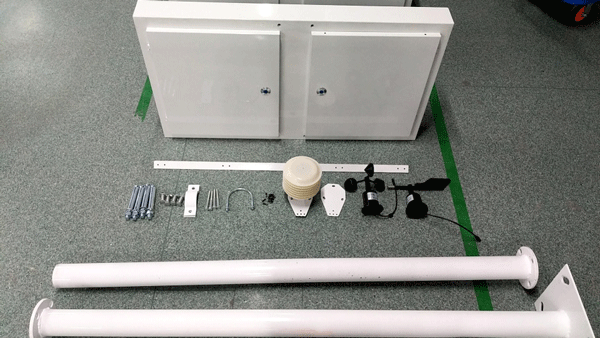

物料到達現場后，需要開箱并對照“發貨清單”檢驗配件是否齊全。開箱后保管好包裝材料，以備二次轉運過程中需要使用。例：9參數包含的配件如下圖：

安裝

包含LED產品的設備安裝

基礎處理：硬化地面厚度不低于15cm，膨脹螺栓打孔直徑為20mm，打孔間距為18cm正方形。

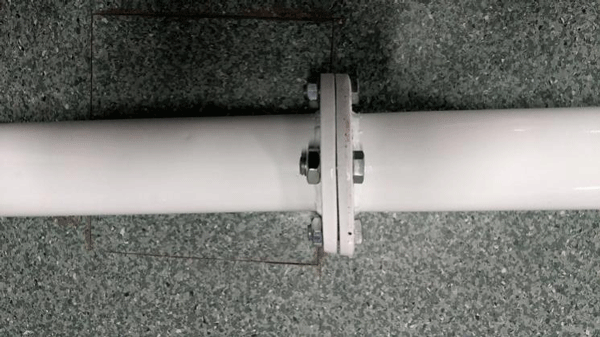

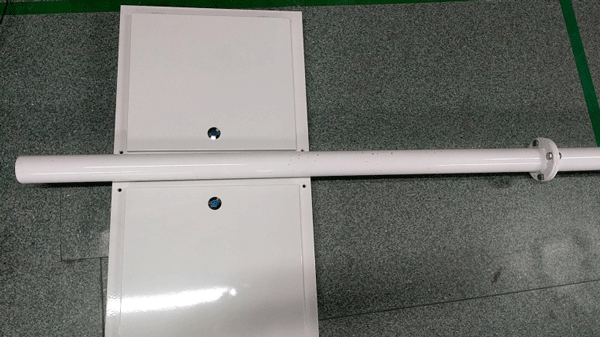

組裝立桿

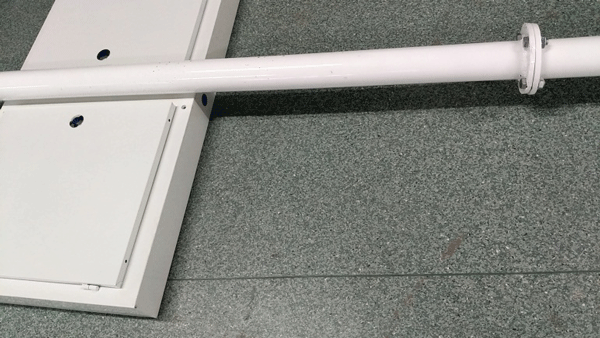

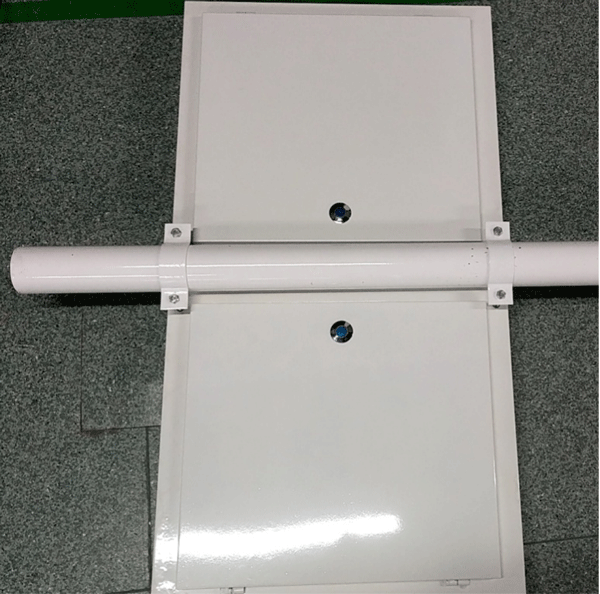

安裝立桿抱箍

注意LED屏帶出線孔的方向為底部。

立桿上部預留長度約20CM。

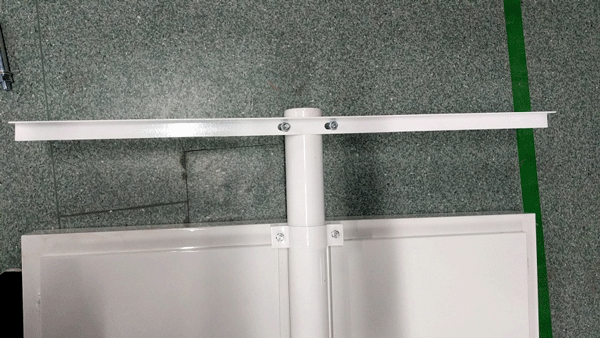

安裝傳感器橫桿：用U型抱箍固定傳感器橫桿，立桿上部應預留2-5CM。

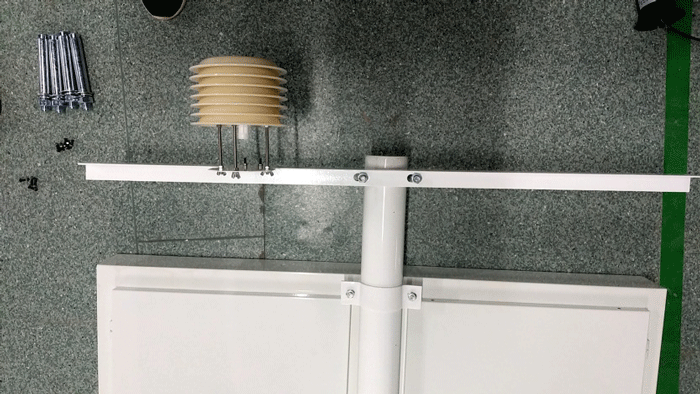

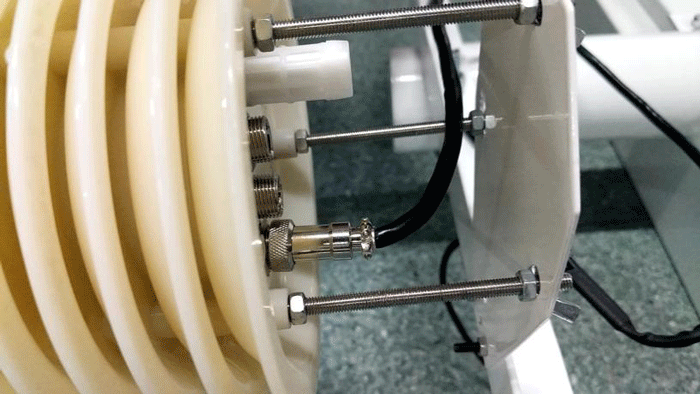

安裝傳感器及采集器:用M4螺絲將采集器與傳感器安裝到傳感器橫梁上，一般情況下，采集器盡量安裝到橫桿中間位置。

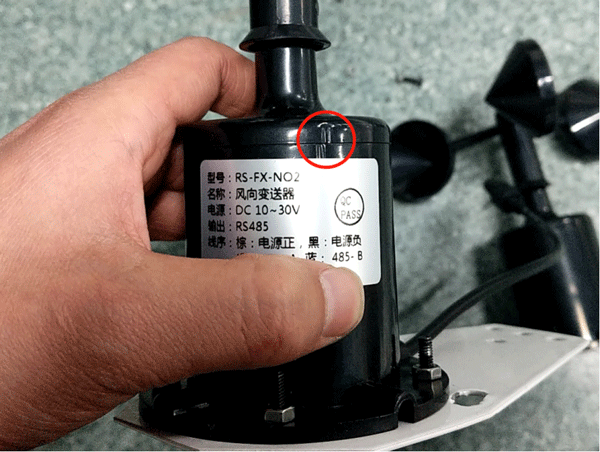

當含有風向傳感器時，安裝風向傳感器之前應提前規劃風向傳感器缺口標識指向正北

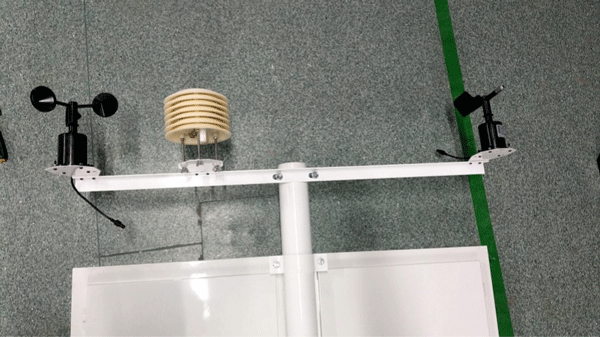

示例配置的安裝完成圖。

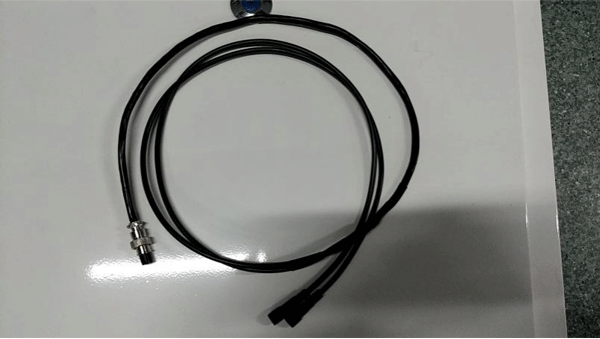

連接傳感器數據線：示例傳感器數據線為4芯一分二線，12mm航空插頭端連接采集器傳感器接口。

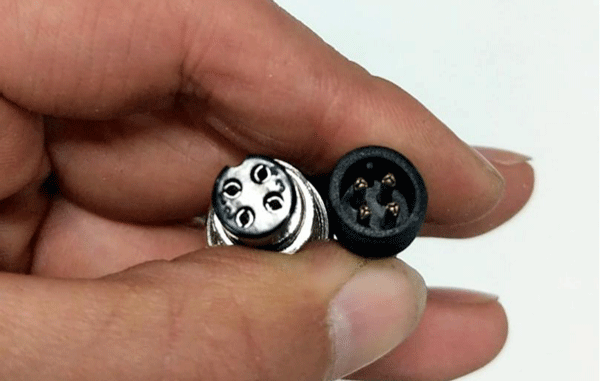

安裝采集器航空頭與傳感器接頭時，應注意插頭缺口方向。

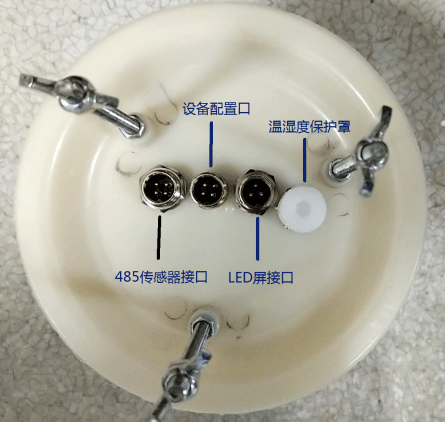

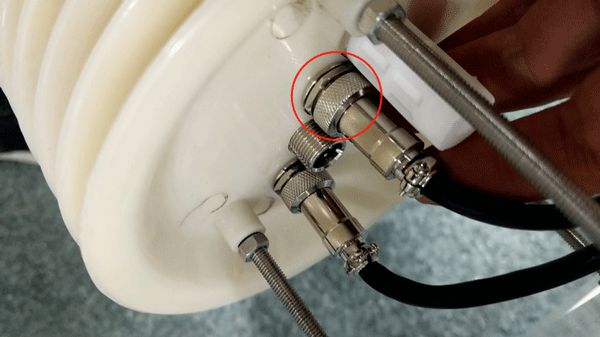

采集器的傳感器接口為遠離溫濕度保護罩的4芯航空插頭。

連接LED屏數據線

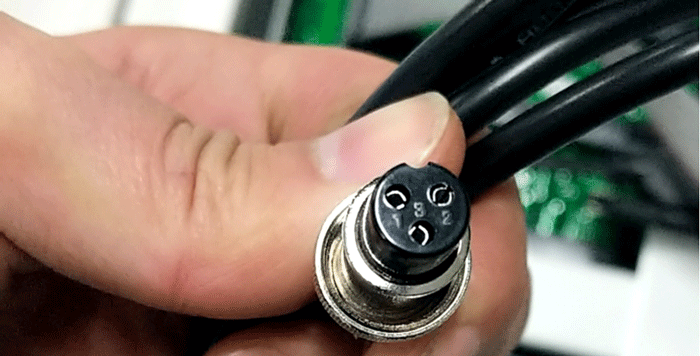

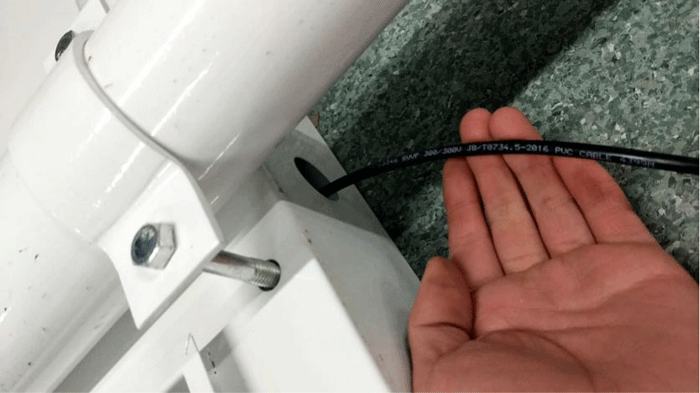

用鑰匙打開LED屏左側門，解下LED屏數據線，LED屏數據線為三芯航空插頭線，其中DB9一端已經連接好，用戶只需將3芯航空插頭端從LED箱體下方的出線口引出，然后連接到采集器。

采集器的LED屏數據接口為靠近溫濕度防水罩一端的3芯航空頭。

引出LED屏電源

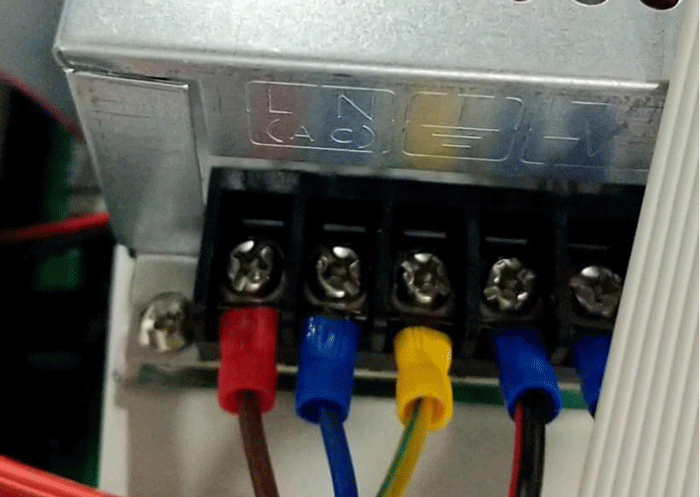

LED產品出廠默認配置電源線，如果安裝現場需要更長的電源線，請依照如下圖連接地線、火線、零線。其中L標志為火線，N標志為零線，接地符號端為地線。

將LED屏安裝到基座

通電測試

接通AC220V/50Hz電源，等待約30秒左右，查看LED屏所顯示的傳感器信息收否齊全。

登錄云平臺查看數據

如果用戶所訂購的產品為聯網產品，請與銷售人員索取云平臺地址與賬戶。

不包含LED產品的設備安裝

• 基礎處理

• 安裝采集器支架

• 安裝采集器

• 安裝外置傳感器

• 接通采集器電源

• 登錄云平臺查看數據

常見問題

LED屏不顯示

問題現象

接通LED屏電源后，30秒內無數據顯示

解決方法

• 檢查LED屏卡指示燈是否亮起，如果不亮，檢查交流輸入端是否連接正確，檢查交流電源是否有電。

• 如果LED屏卡指示燈已經亮起，檢查采集器電源端是否連接牢固。

顯示的傳感器不全

問題現象

LED屏有顯示數據，但顯示的數據不全

解決方法

• 檢查擴展傳感器連接線是否連接牢固。

數據平臺無更新

問題現象

LED屏有顯示數據，但數據平臺數據無更新

解決方法

• 檢查配置清單是否為聯網產品

• 等待30秒后重新登錄數據平臺查看數據是否更新

• 斷開電源30秒后重新上電，查看數據有無更新

其他問題

其他安裝與技術問題請撥打公司技術服務電話，來電請說明客戶名稱、設備配置與問題現象，我們衷心期待您的光臨。
